SISTEMA FOTOVOLTAICO AISLADO


Aplicaciones
» Electrificación de una instalación de potencia media
» Bombeos solares para abastecimiento de aguas y riegos


  • Un generador solar, compuesto por un conjunto de paneles fotovoltaicos, que captan la radiación luminosa procedente del sol y la transforman en corriente continua a baja tensión (12 a 48 V).


  • Un acumulador, ó baterías, que almacena la energía producida por el generador y permite disponer de corriente eléctrica fuera de las horas de luz o días nublados.


  • Un regulador de carga, cuya misión es evitar sobrecargas o descargas excesivas al acumulador, que le produciría daños irreversibles; y asegurar que el sistema trabaje siempre en el punto de máxima eficiencia.


  • Un inversor, que transforma la corriente continua almacenada en el acumulador en corriente alterna de 230 V.


  • Una vez almacenada la energía eléctrica en el acumulador hay dos opciones: sacar una línea directamente de éste para la instalación y utilizar lámparas y elementos de consumo de continua o bien transformar la corriente continua en alterna de 230 V a través de un inversor.

    Si en vez de un panel solar se instala un aerogenerador el sistema se denomina eólico. Si se instalan ambos será un sistema mixto. En este caso cada uno debe llevar su propio regulador.

    APLICACIONES DEL SISTEMA FOTOVOLTAICO AISLADO

    Prácticamente cualquier aplicación que necesite electricidad para funcionar se puede alimentar con un sistema fotovoltaico adecuadamente dimensionado. La única limitación es el coste del equipo y, en algunas ocasiones, el tamaño del campo de paneles. No obstante, en lugares remotos alejados de la red de distribución eléctrica, lo más rentable suele ser instalar energía solar fotovoltaica antes que realizar el enganche a la red.

    Entre las principales aplicaciones se incluyen: electrificación de viviendas, sistemas de bombeo y riego, iluminación de carreteras, repetidores de radio y televisión, depuradoras de aguas residuales, etc.

    MANTENIMIENTO DE UN SISTEMA FOTOVOLTAICO

    Las instalaciones fotovoltaicas requieren un mantenimiento mínimo y sencillo, que se reduce a las siguientes operaciones:

  • Paneles: requieren un mantenimiento nulo o muy escaso, debido a su propia configuración: no tienen partes móviles y las células y sus conexiones internas están encapsuladas en varias capas de material protector. Es conveniente hacer una inspección general 1 ó 2 veces al año: asegurarse de que las conexiones entre paneles y al regulador están bien ajustadas y libres de corrosión. En la mayoría de los casos, la acción de la lluvia elimina la necesidad de limpieza de los paneles; en caso de ser necesario, simplemente utilizar agua y algún detergente no abrasivo.


  • Regulador: la simplicidad del equipo de regulación reduce sustancialmente el mantenimiento y hace que las averías sean muy escasas. Las operaciones que se pueden realizar son las siguientes: observación visual del estado y funcionamiento del regulador; comprobación del conexionado y cableado del equipo; observación de los valores instantáneos del voltímetro y amperímetro: dan un índice del comportamiento de la instalación.


  • Acumulador (baterías OPZS): es el elemento de la instalación que requiere una mayor atención; de su uso correcto y buen mantenimiento dependerá en gran medida su duración. Las operaciones usuales que deben realizarse son las siguientes:
  • Comprobación del nivel del electrolito (cada 6 meses aproximadamente): debe mantenerse dentro del margen comprendido entre las marcas de "Máximo" y "Mínimo". Si no existen estas marcas, el nivel correcto del electrolito es de 20 mm por encima del protector de separadores. Si se observa un nivel inferior en alguno de los elementos, se deben rellenar con agua destilada o desmineralizada. No debe rellenarse nunca con ácido sulfúrico.


  • Al realizar la operación anterior debe comprobarse también el estado de los terminales de la batería; debe limpiarse de posibles depósitos de sulfato y cubrir con vaselina neutra todas las conexiones.


  • Medida de la densidad del electrolito (si se dispone de un densímetro): con el acumulador totalmente cargado, debe ser de 1,240 +/- 0,01 a 20 grados Celsius. Las densidades deben ser similares en todos los vasos. Diferencias importantes en un elemento es señal de posible avería.
  • RENDIMIENTO PANEL SOLAR FOTOVOLTAICO

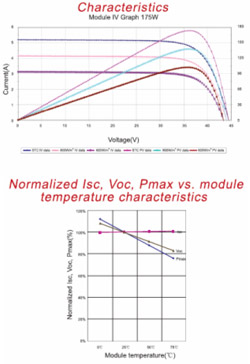

    Fundamentalmente de la intensidad de la radiación luminosa y de la temperatura de las células solares.

    La intensidad de corriente que genera el panel aumenta con la radiación, permaneciendo el voltaje aproximadamente constante. En este sentido tiene mucha importancia la colocación de los paneles (su orientación e inclinación respecto a la horizontal), ya que los valores de la radiación varían a lo largo del día en función de la inclinación del sol respecto al horizonte.

    El aumento de temperatura en las células supone un incremento en la corriente, pero al mismo tiempo una disminución mucho mayor, en proporción, de la tensión. El efecto global es que la potencia del panel disminuye al aumentar la temperatura de trabajo del mismo. Una radiación de 1.000 W/m2 es capaz de calentar un panel unos 30 grados por encima de la temperatura del aire circundante, lo que reduce la tensión en 2 mV/(célula*grado) * 36 células * 30 grados = 2,16 Voltios y por tanto la potencia en un 15%. Por ello es importante colocar los paneles en un lugar en el que estén bien aireados.

    SISTEMA FOTOVOLTAICO AISLADO

    SISTEMA FOTOVOLTAICO AISLADO

    SISTEMA FOTOVOLTAICO AISLADO

    SISTEMA FOTOVOLTAICO AISLADO

    SISTEMA FOTOVOLTAICO AISLADO
